Мобільні перегородки NAYADA-Optima +
Обгрунтованість і мобільність, відкритість і завершеність - основні характеристики системи NAYADA-Optima +, що пропонує повний комплекс рішень по функціонального зонування приміщень і раціональної організації простору. P>

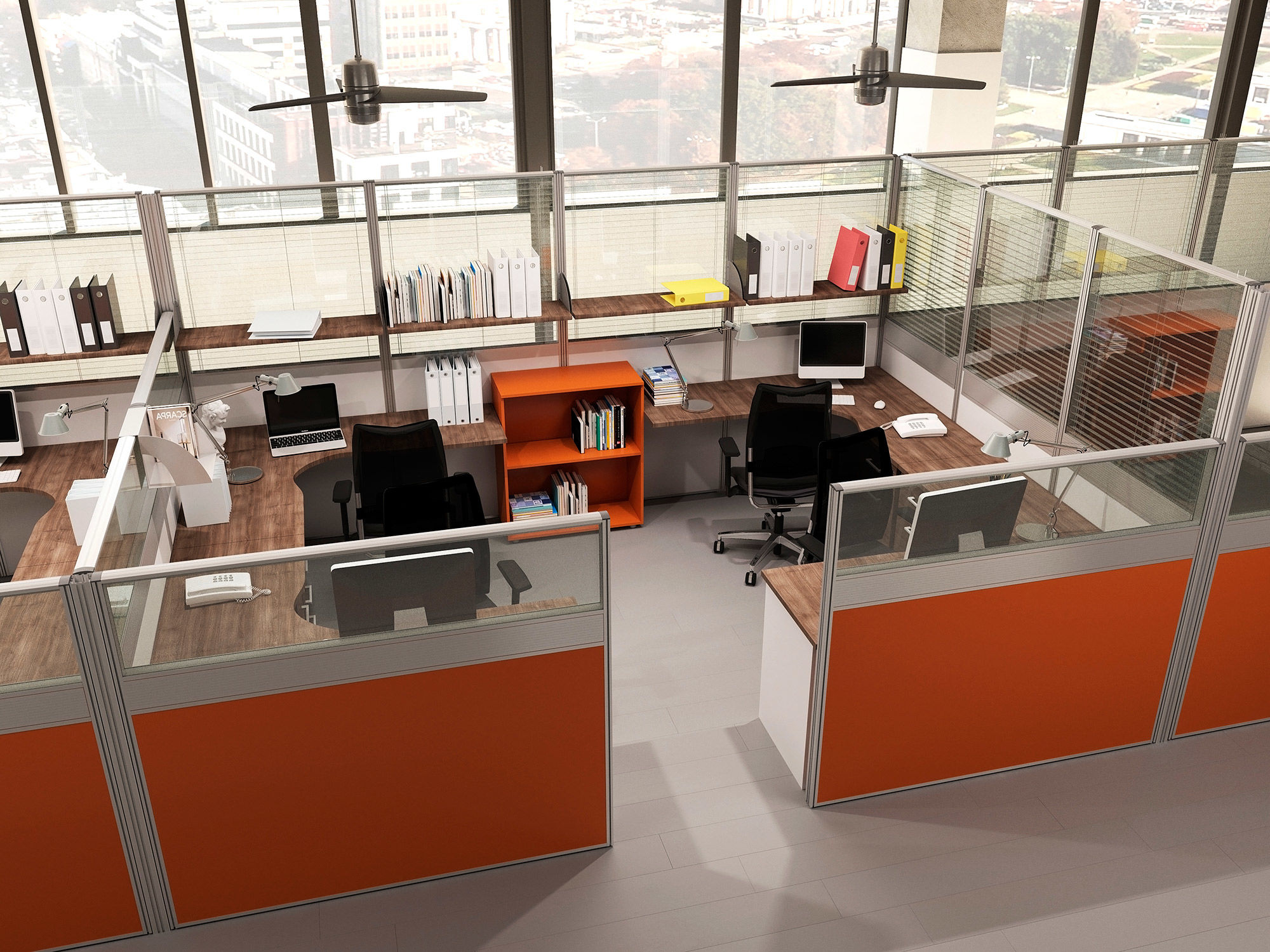

Модулі системи NAYADA-Optima + можуть бути суцільними, заскленими, заскленими з жалюзі, комбінованими, комбінованими з жалюзі. У модулях з подвійним склінням можуть використовуватися вбудовані регульовані жалюзі зі спеціальним механізмом управління.
Робочі місця, створені на базі системи NAYADA-Optima +, можуть бути легко і швидко укомплектовані офісними меблями, фурнітурою і аксесуарами.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Кабінети для керівників середньої ланки, робочі зони, робочі місця, службові / технічні приміщення та ін.
Модуль перегородки представляє собою прямокутний каркас з пофарбованих алюмінієвих профілів, встановлений на регульованих опорах. Верхні торці бічних профілів закриваються пластиковими декоративними заглушками.
Стандартні розміри модуля
- Ширина модуля: 58 мм;
- Довжина модуля L: от 600 мм до 1200 мм з кроком100 мм;
- Висота модуля Н: 1150 мм, 1500 мм, 2100 мм;
- Висота установки поперечки В: 820 мм, 1150 мм (вказується від підлоги до верху поперечки).
Особливістю мобільної системи OPTIMA + є можливість установки жалюзі між 2-ма стеклами заповнення.
Параметри установки жалюзі
Стандартно ручка управління жалюзі встановлюється:
- При висоті модуля Н≤1800 мм в заглушку модуля;
- При висоті Н>1800 мм в боковину модуля на висоті 20 мм від модуля.
Ширина жалюзі повинна бути не менше 250 мм і не перевищувати за довжиною 1200 мм.
Кріплення модуля «NAYADA-OPTIMA+» до стіни
- Дистанційне кріплення до стіни на відстані 71 мм;
- Кріплення до модуля впритул до стіни на відстані 27 мм.
Заповнення каркаса модуля
- Подвійне скління. Скло може бути обклеєна плівкою матовою, плівкою матовою за трафаретом, а також Сатінато;
- Подвійне скління з вбудованими горизонтальними жалюзі;
- Матовий стільниковий полікарбонат;
- Декоративні панелі МДФ з тканинним, вініловим покриттям;
- Декоративні панелі ЛДСП різних кольорів і текстур;
- Декоративні панелі ЛДСП різних кольорів і текстур;
- Натуральний шпон;
- Комбінація вище перерахованого.
Параметри установки електрокороба
- Короб розташовується в нижній або середній частині каркаса модуля;
- Розетки встановлюються в профіль електрокороба на об'єкті. Розетки встановлюють тільки з одного боку електрокороба.
Установка ламінованої двері та двері SLIM в «NAYADA-OPTIMA+»
Ширина дверного отвору, тобто відстань між торцями модулів, має становити 886 мм. У дверний проріз встановлюється зібрана дверна рама. На верхні торці модулів кріпиться саморізами монтажний профіль. Профілі рами через монтажний паз кріплять саморізами до торців модулів і до монтажного профілю. У раму встановлюється ущільнювач. Дверне полотно навішується на петлі.
Стандартні параметри мобільних перегородок Optima + під дверне полотно 830х2040 мм:
- Висота модуля повинна становити2100 мм;
- Розмір полотна: 830х2040 мм;
- Ширина коробки: 892 мм, висота: 2084 мм;
- Розмір профілю бокового для кріплення коробки до стіни: 2070 мм;
- Висота стійок рівна висоті модулю.

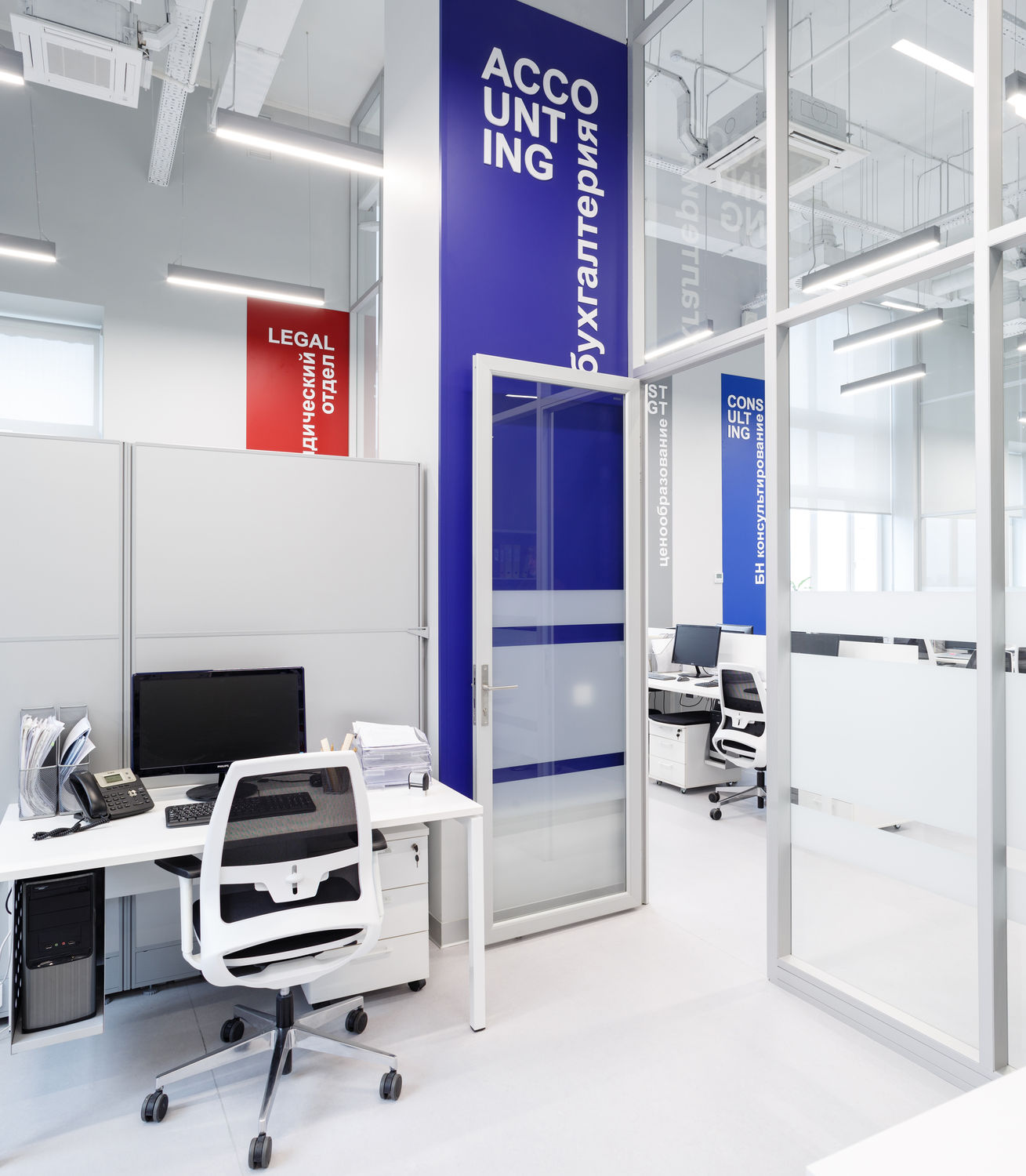

Встановлення суцільноскляної двері в «NAYADA-OPTIMA+»
Ширина дверного отвору, тобто відстань між торцями модулів, має становити 806 мм. У дверний проріз встановлюється зібрана дверна рама. На верхні торці модулів кріпиться саморізами монтажний профіль. Профілі рами через монтажний паз кріплять саморізами до торців модулів і до монтажного профілю. У раму встановлюється ущільнювач. Дверне полотно СС навішується на петлі Sfera.
Стандартні параметри мобільних перегородок «OPTIMA+» під СС полотно 750x2040 мм:
- Висота модуля повинна становити 2100 мм;
- Размір полотна: 750x2040 мм;
- Ширина коробки: 812 мм, висота: 2084 мм;
- Розмір профілю бокового для кріплення коробки до стіни: 2070 мм;
- Висота стійок дорівнює висоті модуля.
Технічні характеристики
Товщина перегородки | 60 мм | |
Максимальна висота | 2.1 м |
Производитель: NAYADA
Конструктивні особливості h2>
Мобільна перегородка NAYADA-Optima + представляє собою одну або кілька секцій, скріплених сполучними стійками в певній конфігурації.
Основні елементи
Секції перегородки NAYADA-Optima +Секції перегородки NAYADA-Optima + бувають:

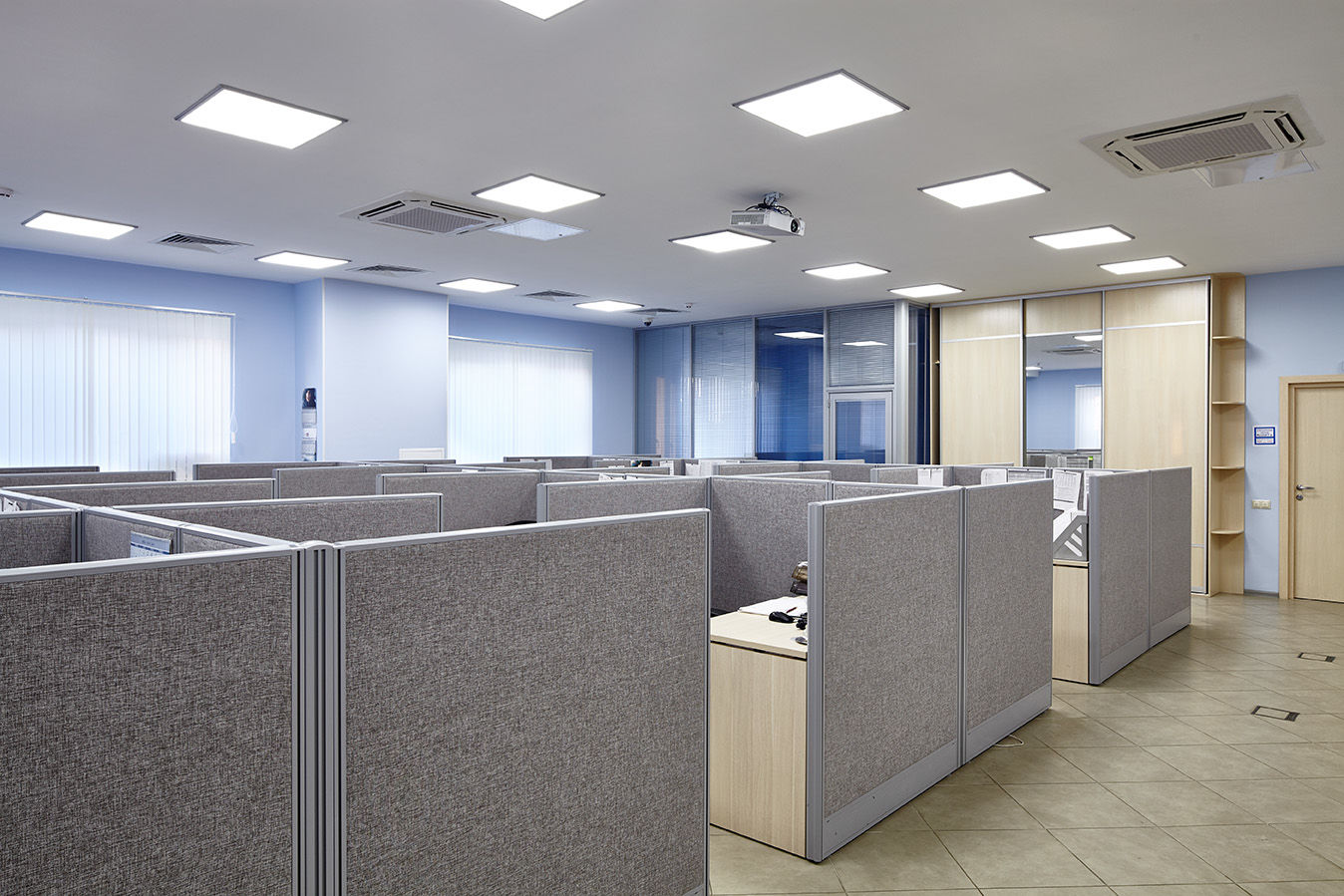

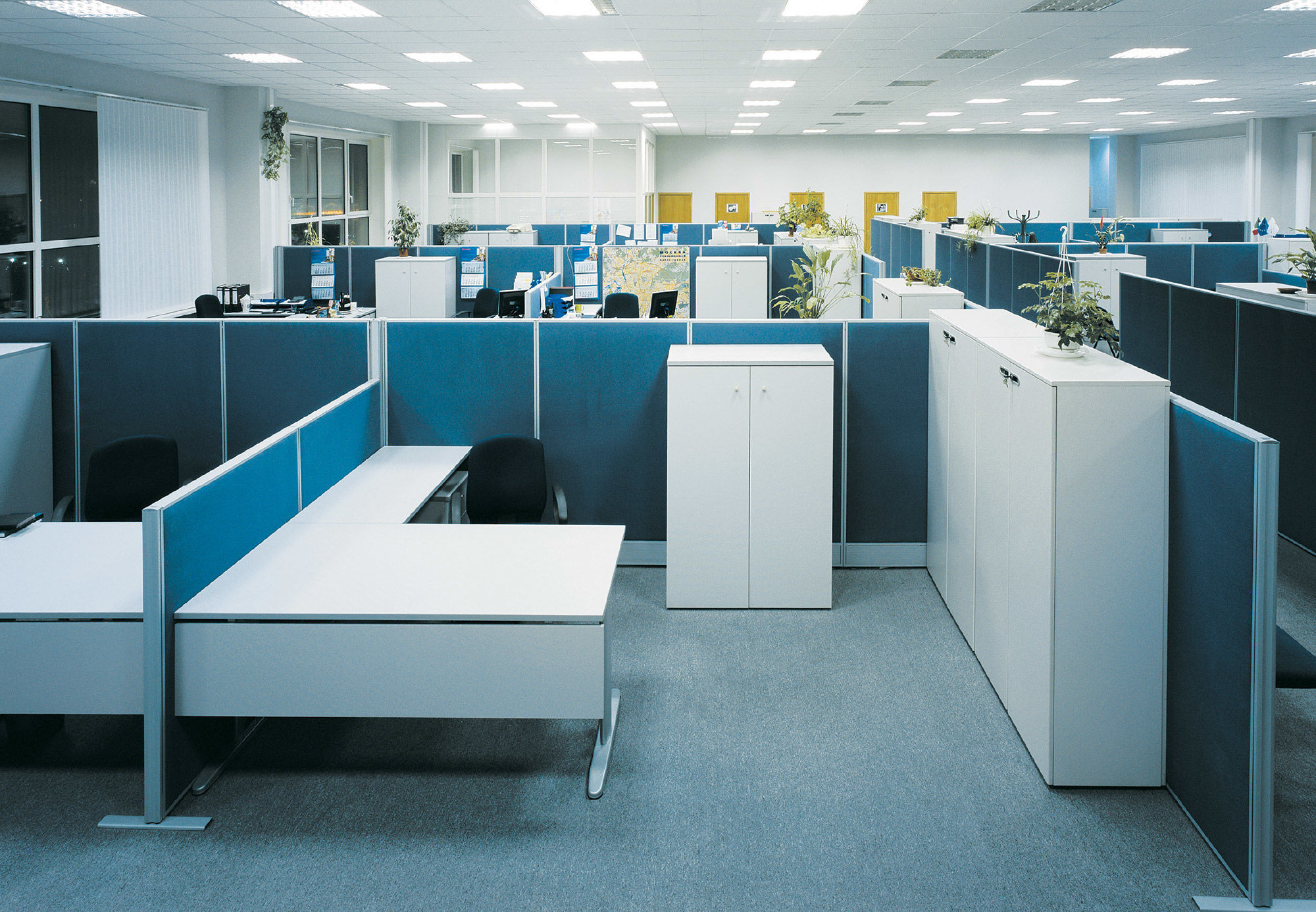

![]() | Глухі - представляють собою 2 панелі МДФ або ЛДСП в алюмінієвому каркасі, для обробки котрих використовують різні матеріали. |

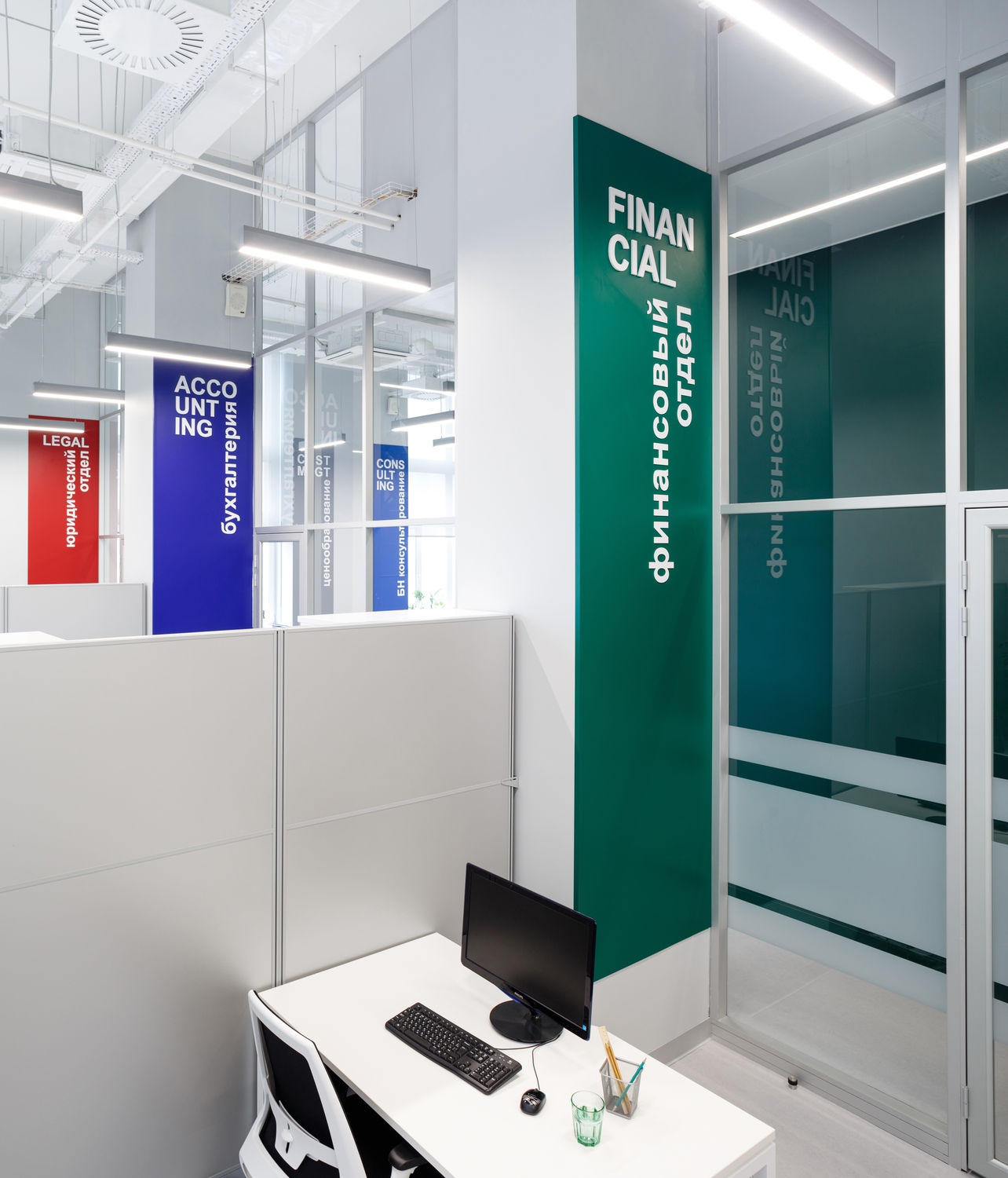

![]() | Зі склом -представляють собою два аркуші (листи) прозорого скла товщиною 4 або 5 мм в алюмінієвому каркасі. В засклені секції перегородок можуть монтуватися горизонтальні жалюзі. |

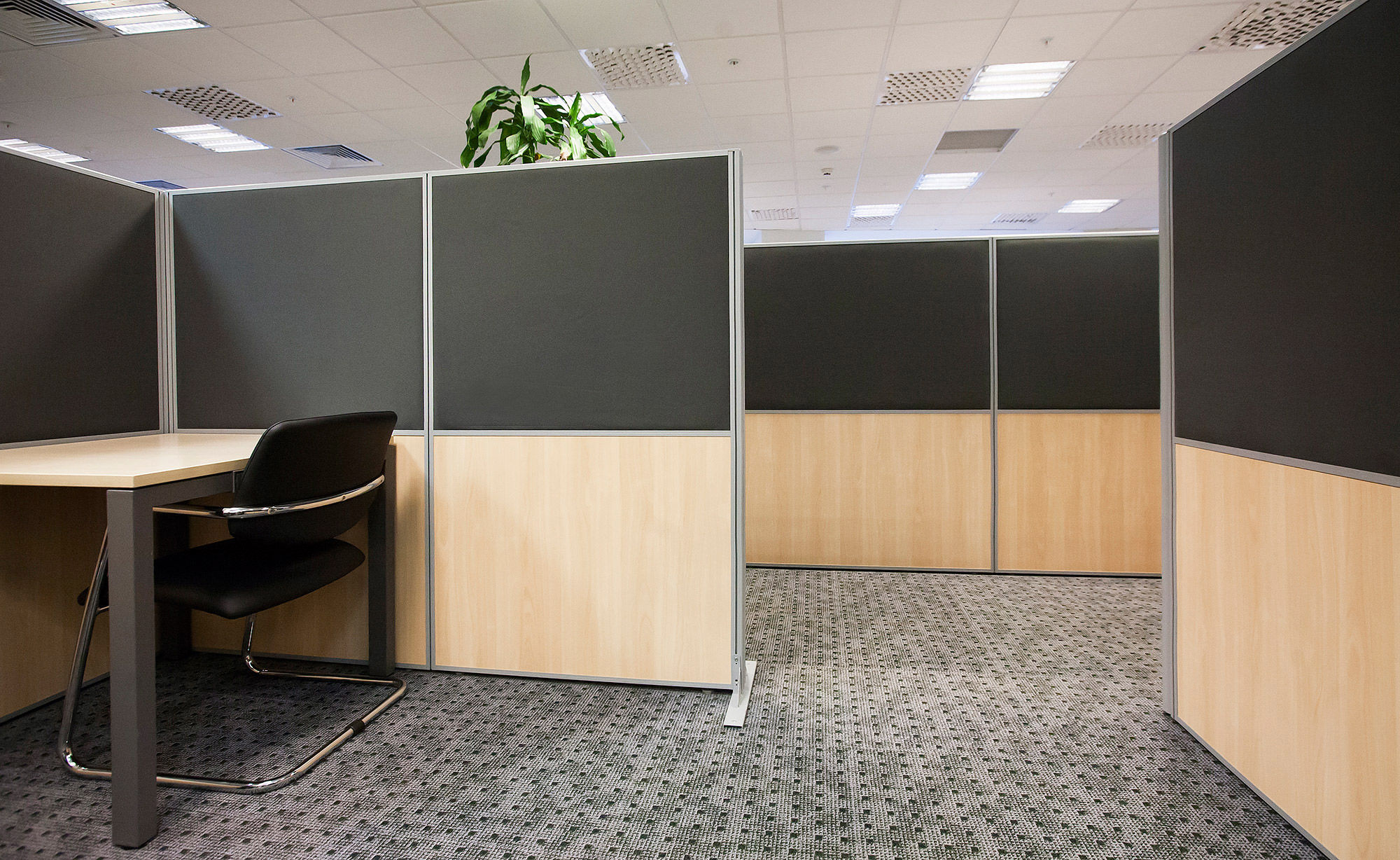

![]() | Комбіновані - представляють собою поєднання глухих і засклених частин в різних пропорціях. Такі секції дозволяють захистити нижні частини перегородки від механічних пошкоджень. |
Термін виготовлення
Об'єм | Термін проектування, роб.днів | Термін виготовлення, роб.днів | Термін монтажу, роб.днів | Всього по проекту, роб.днів |
---|---|---|---|---|
до 60 | 1-2 | 4-10 | 1-2 | 6-14 |
60-130 | 1-2 | 6-11 | 1-2 | 8-15 |
130-200 | 2-3 | 8-19 | 2-3 | 12-25 |
200-250 | 2-4 | 11-21 | 2-3 | 15-28 |
